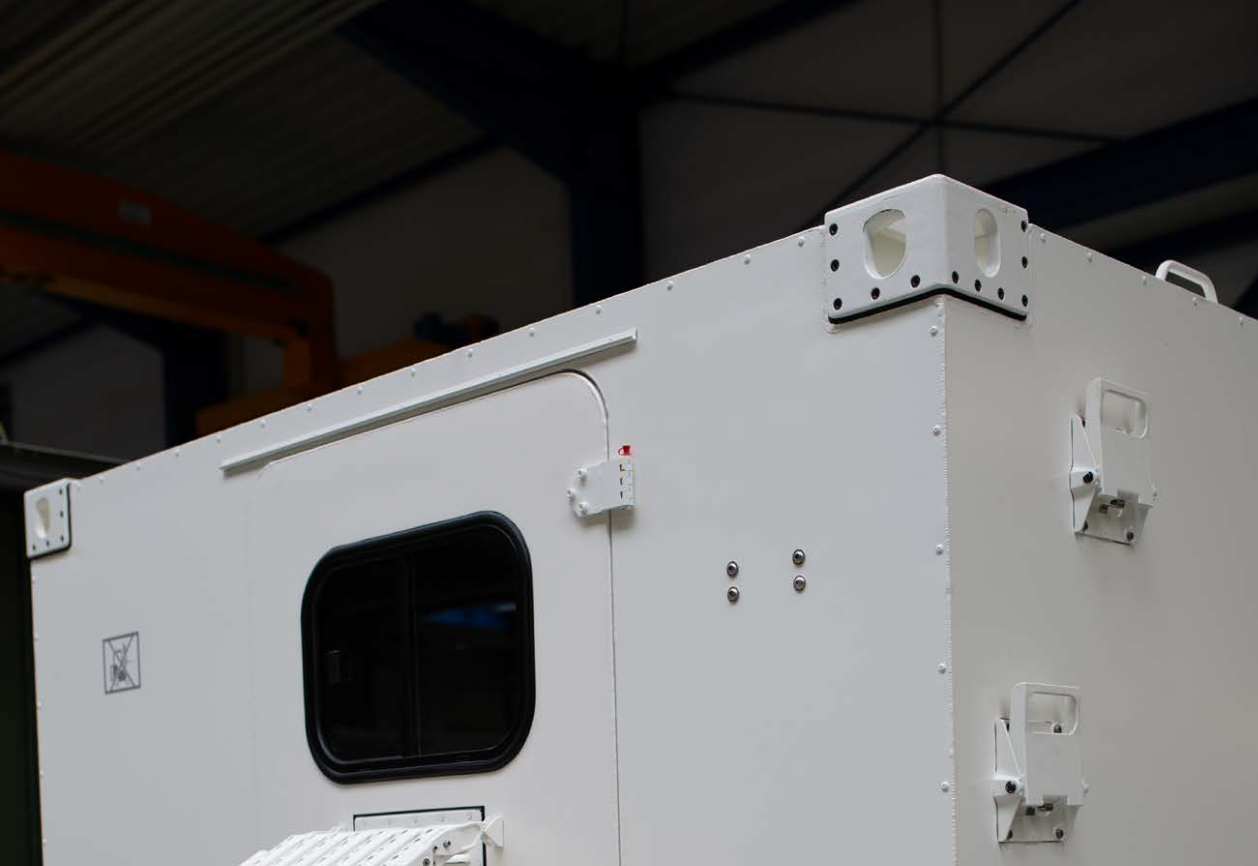

Aluminium-Shelter

Der Aluminium Container Shelter ist so universell konzipiert, dass eine Vielzahl von Einsatz-möglichkeiten - z.B. im Kommunikations- und Fernmeldebereich - gegeben sind. Für den mobilen und stationären Einsatz bestens geeignet, sind über 10.000 Aluminium-Shelter in den zurückliegenden Jahren ausgeliefert worden.

Für den Aluminium-Shelter stehen als Basisversionen zwei Ausführungsvarianten und verschiedene Dimensionen zur Verfügung:

    - Typ A: ungeschirmte Ausführung
    - Typ B: mit integrierter HF-Schirmung.

Der Typ A ist so ausgelegt, dass die Nachrüstung der HF-Schirmung des Typ B gewährleistet ist.

Die Ausrüstung mit einem integrierten oder adaptiven ballistischen Schutz ist optional möglich. Zusätzlich können die Shelter mit einer ABC-Schutzbelüftungsanlage ausgerüstet werden.

Bei Einhaltung der Wartungs- und Pflegeintervalle und einem sachgemäßen Umgang, sind die Shelter aufgrund der Konstruktion und Ausführung für eine Lebensdauer von über 20 Jahren ausgelegt.

In ZMS-Standard oder kundenspezifischer Ausführung und Ausstattung sind Aluminium-Shelter flexibel einsetzbar, z.B. als:

    - Fernmeldekabine
    - Leitstand
    - Funkstation
    - Relaisstation
    - Wetterstation
    - Serverstation

Die kundenspezifische Ausstattung umfasst neben der individuellen Systemintegration (EDV, Rackinstallation, Kommunikationstechnik, etc.) die integrierte Stromversorgung, Beleuchtung und Klimatisierung.

Die ZMS-Grundausstattung beinhaltet:

    - Shelterzelle mit integrierten Verstärkungen in Dach, Boden und Wänden für Befestigungspunkte
      innen und die Montage von starren Kufen
    - Vollständige Bestückung mit Beschlägen
    - Befestigungsschienen in Dach, Boden und Wänden
    - Einstiegtür in der Rückwand
    - Notausstieg im Dach oder der Einstiegtür

Die Aluminium-Shelter können sowohl auf einem Fahrzeug, als auch auf den Boden abgesetzt, betrieben werden. Individuelle Konfigurationsmöglichkeiten der Aluminium-Shelter für den fahrzeug-basierten Einsatz garantieren eine hohe Flexibilität.

Angeboten werden die Aluminium-Shelter in verschiedenen Standarddimensionen. Kundenspezifische Abmessungen und Ausführungen sind möglich.

Technische Daten:

Standardisierte Abmessungen (Außenmaße über Eckbeschläge)

Typ                                           Länge              Breite               Höhe

  • ACE I (FM 1)                    2.990 mm       2.050 mm        1.825 mm
  • ACE II (FM 2)                  4.250 mm       2.200 mm        2.075 mm
  • ACE III                             5.000 mm      2.200 mm        2.075 mm
  • NATO I + II                      3.810 mm        2.080 mm        2.110 mm
  • 10'                                    2.991 mm        2.438 mm        2.438 mm
  • 15'                                    4.541 mm        2.438 mm        2.438 mm
  • 20'                                   6.058 mm      2.438 mm        2.438 mm

Eigengewicht (je nach Ausführung): ca. 1.500 kg - 2.500 kg
